配管tap説明



【最新情報】
 http://haikantap.blogspot.jp/
【説明】
配管（鋼管）、鋼製フランジ、鋼管継手、塩ビ管の寸法表示及び重量kg（表面積m2）を計算するアプリケーションです。
【機能その他】
タップによる、配管材の選択及び、各数値、単位の入力。
計算結果の保存、共有（テキスト、CSVファイル）にてメール送信が可能。
「Simeji」マッシュルーム対応（配管材名、寸法、計算結果等）広告を表示（広告表示のため、データ通信を行います。）
スマホ、タブレットに対応。

【配管材の種類】

●「配管用鋼管」グループ

●「鋼製管フランジ」グループ

●「鋼製突合せ溶接式管継手」グループ

●「鋼製差込み溶接式管継手」グループ

●「ねじ込み式可鍛鋳鉄製管継手」グループ

●「Ｋ形ダクタイル鋳鉄管」グループ

●「水道用硬質ポリ塩化ビニル管」グループ

●「排水用硬質ポリ塩化ビニル管」グループ

●「排水鋼管用可とう継手」グループ

●「サニタリー配管（トーステ）」グループ

●「ナイスジョイント」グループ

●「耐熱性硬質ポリ塩化ビニル管」グループ

●「空調ﾄﾞﾚﾝ用結露防止層付硬質塩化ﾋﾞﾆﾙ管」グループ

●「TSフランジ」グループ

●「建築配管用鋼管」グループ

●「配管用ｽﾃﾝﾚｽ鋼製ｽﾀﾌﾞｴﾝﾄﾞ(ﾗｯﾌﾟｼﾞｮｲﾝﾄ)」グループ

●「ねじ込み式管端防食管継手」グループ

●「排水用ねじ込み式鋳鉄製管継手」グループ

●「一般配管用ｽﾃﾝﾚｽ鋼製突合せ溶接式管継手」グループ

●「配管用銅管・継手」グループ

重量の基本単位はkgです。重量計算は、kg/m2又はkg/mを基数にて計算しております。
重量を計算しない配管材料の計算結果には”(***kg)”表示

配管重量を計算する電卓としてご利用下さい。
また、図、寸法、を表示しておりますので、便覧として活用下さい。

【 配管の表面積計算】
配管の表面積の計算ができます。塗装面積等にご利用下さい。
計算方法
・配管の断面周長×長さ＝表面積（m2）
・表面積を計算しない配管材料の計算結果には”(---m2)”表示

＜使用方法＞

①をタップ！
配管材のリストメニューが表示されます。

②をタップ！（または、縦フリック後タップ）

配管材を選択して下さい。

 選択した配管材のメニューが表示されます。

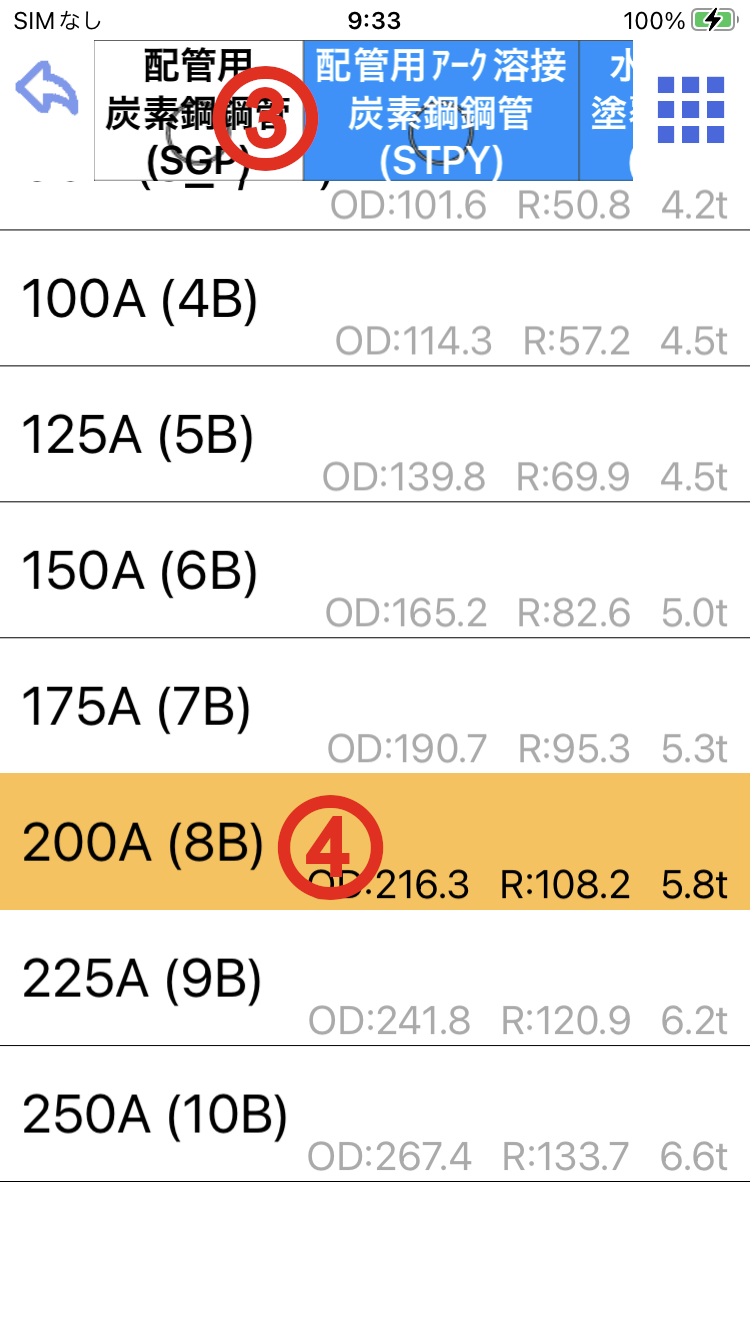

③をタップ！（または、横フリック後タップ）
選択した配管材の一覧が表示されます。
続けて、

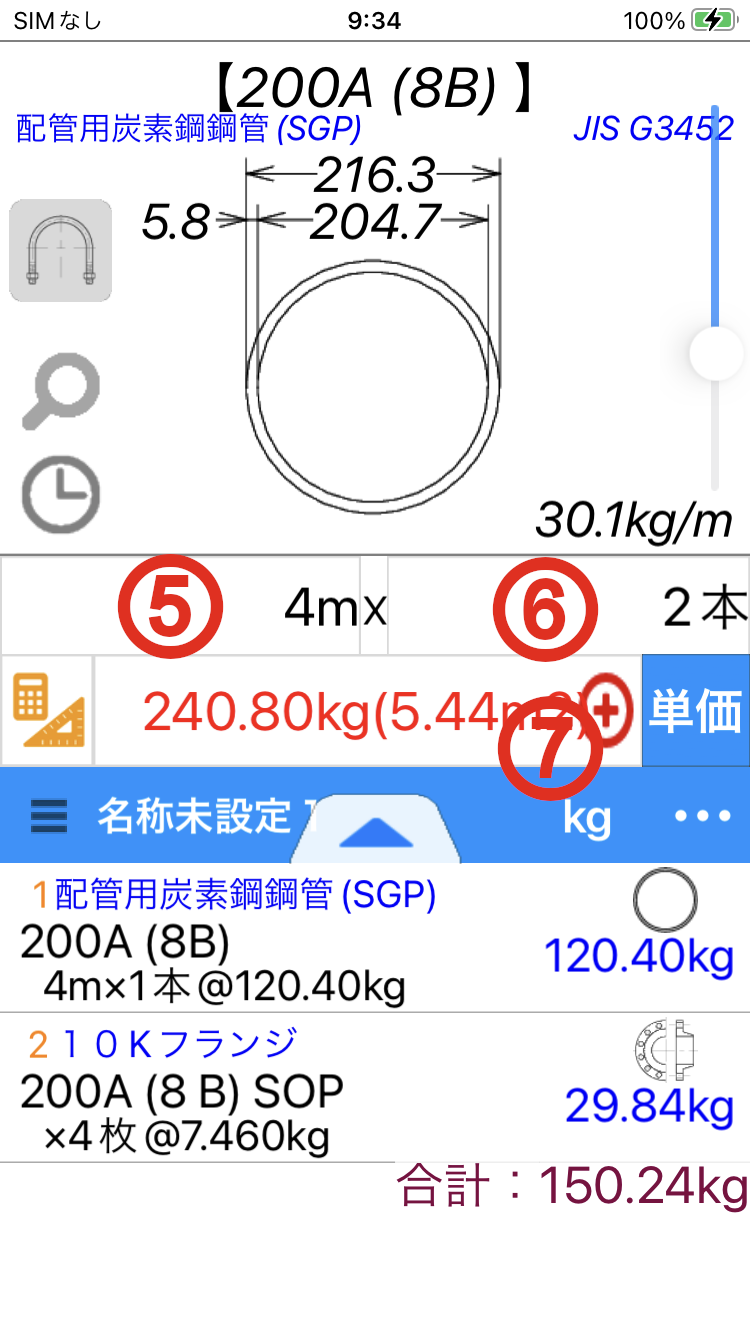

④をタップ！

⑤をタップ。！
（数値と単位）を入力してenter。
⑥をタップ。 ！
（数値と単位）を入力してenter。
⑦に重量計算結果が表示されます。
⑦をタップ。！
（重量計算結果を保存）

寸法はmmです。


⑧計算リスト欄に重量計算結果が表示されます。

⑨ をタップすると、下記の用に計算リストが拡張／縮小されます。

計算リスト（凡例）
配管材寸法　           計算重量kg
長さ×本数等  @単位重量 　累計重量
@単位表面積 　計算表面積　　累計表面積




「配管tap」の基本的な使用方法の説明は以上です。
幾つか配管材を選択して重量計算をして下さい。使用感がお分かりになると思います。
また、配管材の図寸法が表示されている領域を上下フリックして下さい。サイズが変更できます。
その他

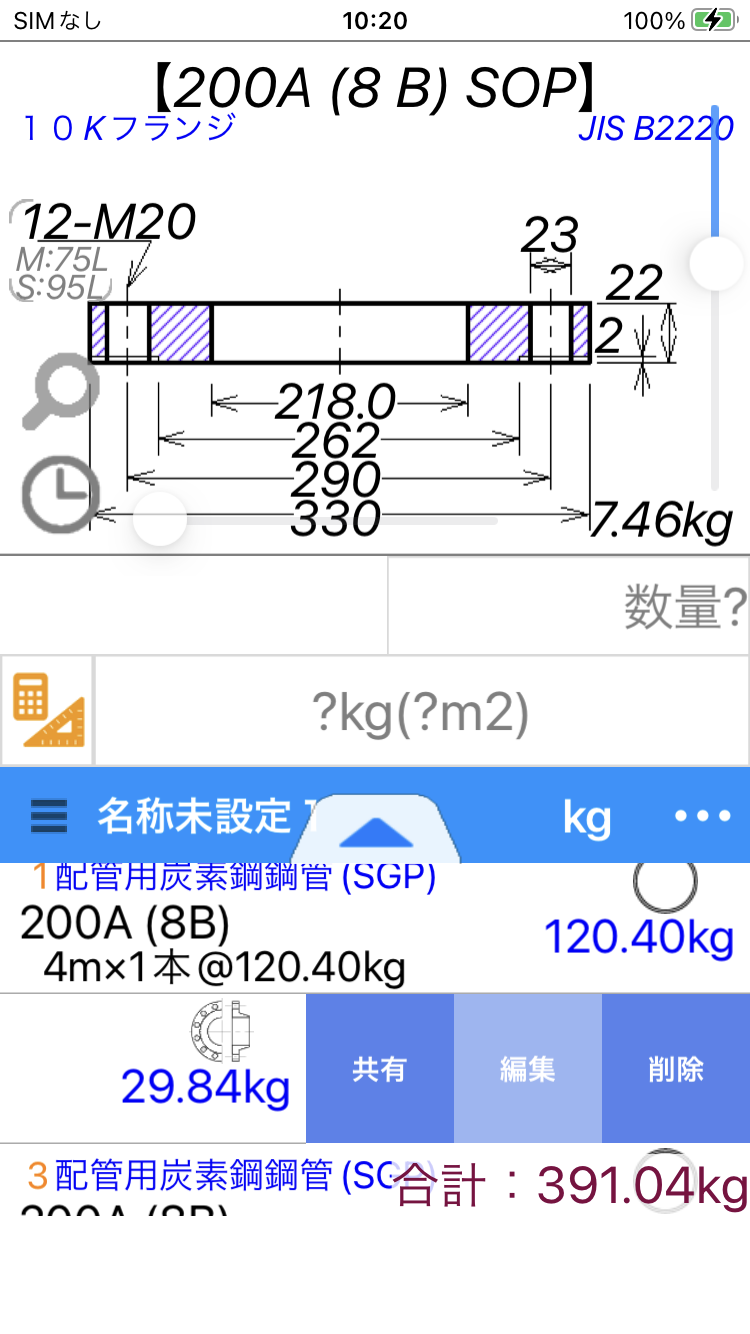

⑧計算リスト上にて、選択行を左フリックをすると、
共有、編集、削除ができます。

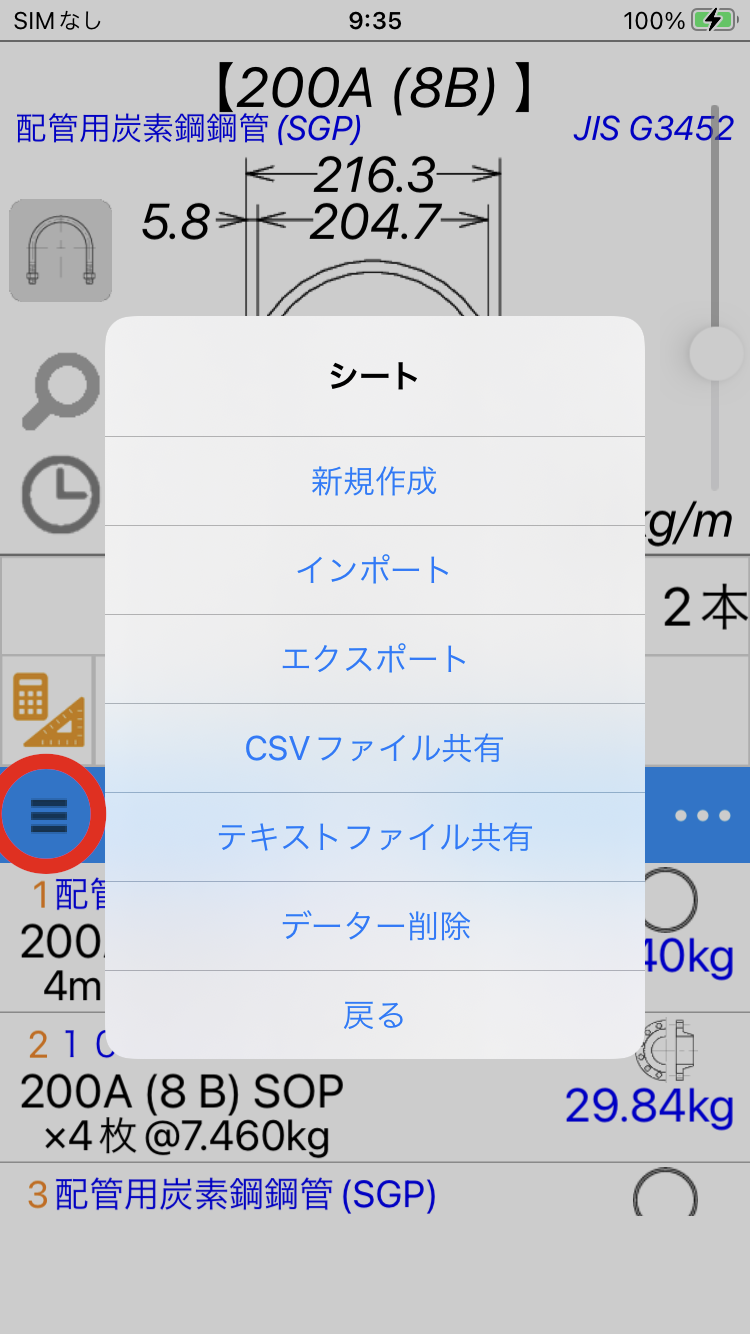

＜メニューボタンの機能＞

●新規作成、インポート、エクスポート
●CSV、テキスト共有
●データ削除

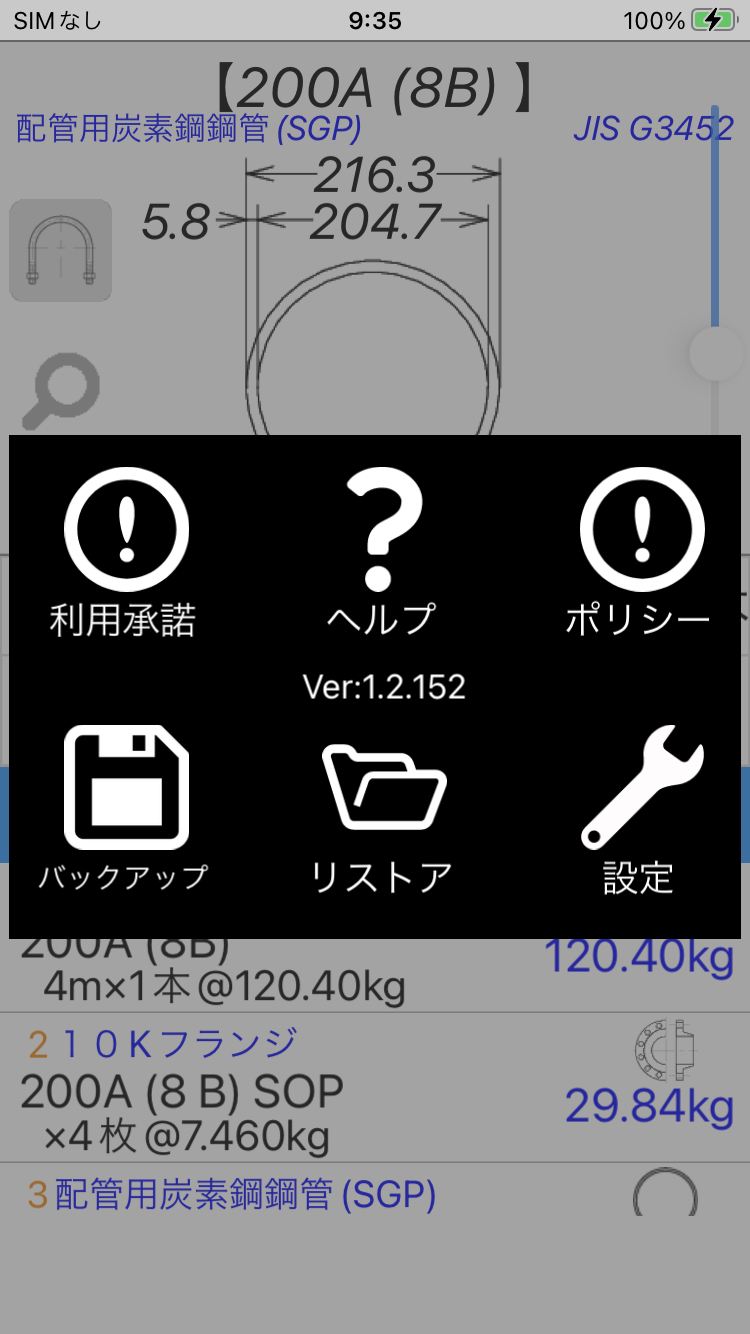

  ＜設定画面の説明＞

設定画面では、以下の設定ができます。
●配管材の略記号（ユーザ指定）
●長さの単位（m,mm,inch,feet,尺）
●数量の単位(本,枚,個)
●小数点桁数（小数点なし、第1位、第2位）
●端数処理（切上げ、切捨て、四捨五入）
●通貨の単位
●CSVファイルの文字コード(Shift-jis,UTF-8,EUC-jp)
●マッシュルーム機能の設定（Androidのみ）

●バイブレータの設定



＜CSVファイルのフォーマット＞
番号　呼び名　寸法等　幅　長さ　@単位重量　計算重量kg　累計重量 @単位表面積　計算表面積m2　累計表面積

以下にテキスト共有時のフォーマットを表します。（CSV共有も並びは同じです）
配管材重量計算

1 配管用炭素鋼鋼管(SGP) 200A (8B) 4m×1本 @120.40kg 120.40kg 120.40kg @2.72m2

2.72m2 2.72m2


2 １０Kフランジ 200A (8 B) SOP ×4枚 @7.46kg 29.84kg 150.24kg ---m2 ---m2 ---m2


3 配管用炭素鋼鋼管(SGP) 200A (8B) 4m×2本 @120.40kg 240.80kg 391.04kg @2.72m2 5.44m2 8.16m2

-->
